РАЗРАБОТКА И ИЗГОТОВЛЕНИЕ ПЕЧАТНЫХ ПЛАТ

При разработке различных устройств радиолюбители пользуются обычно двумя способами изготовления печатных плат - прорезанием канавок и травлением рисунка, используя стойкую краску. Первый способ прост, но непригоден для выполнения сложных устройств. Второй - более универсален, но порой пугает радиолюбителей сложностью из-за незнания некоторых правил при проектировании и изготовлении травленых плат. Об этих правилах и рассказывается в разделе.

Проектировать печатные платы наиболее удобно в масштабе 2:1 на миллиметровке или другом материале, на котором нанесена сетка с шагом 5 мм. При проектировании в масштабе 1:1 рисунок получается мелким, плохо читаемым и поэтому при дальнейшей работе над печатной платой неизбежны ошибки. Масштаб 4:1 приводит к большим размерам чертежа и неудобству в работе.

Все отверстия под выводы деталей в печатной плате целесообразно размещать в узлах сетки, что соответствует шагу 2,5 мм на реальной плате (далее по тексту указаны реальные размеры). С таким шагом расположены выводы у большинства микросхем в пластмассовом корпусе, у многих транзисторов и других радиокомпонентов. Меньшее расстояние между отверстиями следует выбирать лишь в тех случаях, когда это крайне необходимо.

В отверстия с шагом 2,5 мм, лежащие на сторонах квадрата 7,5 х 7,5 мм, удобно монтировать микросхему в круглом металлостеклянном корпусе. Для установки на плату микросхемы в пластмассовом корпусе с двумя рядами жестких выводов в плате необходимо просверлить два ряда отверстий. Шаг отверстий - 2,5 мм, расстояние между рядами кратно 2,5 мм. Заметим, что микросхемы с жесткими выводами требуют большей точности разметки и сверления отверстий.

Если размеры печатной платы заданы, вначале необходимо начертить ее контур и крепежные отверстия. Вокруг отверстий выделяют запретную для проводников зону с радиусом, несколько

превышающим половину диаметра металлических крепежных элементов.

Далее следует примерно расставить наиболее крупные детали -реле, переключатели (если их впаивают в печатную плату), разъемы, большие детали и т.д. Их размещение обычно связано с общей конструкцией устройства, определяемой размерами имеющегося корпуса или свободного места в нем. Часто, особенно при разработке портативных приборов, размеры корпуса определяют по результатам разводки печатной платы.

Цифровые микросхемы предварительно расставляют на плате рядами с межрядными промежутками 7,5 мм. Если микросхем не более пяти, все печатные проводники обычно удается разместить на одной стороне платы и обойтись небольшим числом проволочных перемычек, впаиваемых со стороны деталей. Попытки изготовить одностороннюю печатную плату для большего числа цифровых микросхем приводят к резкому увеличению трудоемкости разводки и чрезмерно большому числу перемычек. В этих случаях разумнее перейти к двусторонней печатной плате.

Условимся называть ту сторону платы, где размещены печатные проводники, стороной проводников, а обратную - стороной деталей, даже если на ней вместе с деталями проложена часть проводников. Особый случай представляют платы, у которых и проводники, и детали размещены на одной стороне, причем детали припаяны к проводникам без отверстий. Платы такой конструкции применяют редко.

Микросхемы размещают так, чтобы все соединения на плате были возможно короче, а число перемычек было минимальным. В процессе разводки проводников взаимное размещение микросхем приходится менять не раз.

Рисунок печатных проводников аналоговых устройств любой сложности обычно удается развести на одной стороне платы. Аналоговые устройства, работающие со слабыми сигналами, и цифровые на быстродействующих микросхемах (например, серий КР531, КР1531, К500, КР1554) независимо от частоты их работы целесообразно собирать на платах с двусторонним фольгированием, причем фольга той стороны платы, где располагают детали, будет играть роль общего провода и экрана. Фольгу общего провода не следует использовать в качестве проводника для большого тока, например, от выпрямителя блока питания, от выходных ступеней, от динамической головки.

Далее можно начинать собственно разводку. Полезно заранее измерить и записать размеры мест, занимаемых используемыми элементами. Резисторы МЛТ-0,125 устанавливают рядом, соблюдая

расстояние между их осями 2,5 мм, а между отверстиями под выводы одного резистора - 10 мм. Так же размечают места для чередующихся резисторов МЛТ-0,125 и МЛТ-0,25, либо двух резисторов МЛТ-0,25, если при монтаже слегка отогнуть один от другого (три таких резистора поставить вплотную к плате уже не удастся).

С такими же расстояниями между выводами и осями элементов устанавливают большинство малогабаритных диодов и конденсаторов КМ-5 и КМ-6, вплоть до КМ-66 емкостью 2,2 мкФ; не надо размещать бок о бок две "толстые" (более 2,5 мм) детали, их следует чередовать с "тонкими". Если необходимо, расстояние между контактными площадками той или иной детали увеличивают относительно необходимого.

В этой работе удобно использовать небольшую пластину-шаблон из стеклотекстолита или другого материала, в которой с шагом 2,5 мм насверлены рядами отверстия диаметром 1...1,1 мм, и на ней примерять возможное взаимное расположение элементов.

Если резисторы, диоды и другие детали с осевыми выводами располагать перпендикулярно печатной плате, можно существенно уменьшить ее площадь, однако рисунок печатных проводников усложнится.

При разводке следует учитывать ограничения в числе проводников, умещающихся между контактными площадками, предназначенными для подпайки выводов радиоэлементов. Для большинства

используемых в радиолюбительских конструкциях деталей диаметр отверстий под выводы может быть равен 0,8 мм. Ограничения на число проводников для типичных вариантов расположения контактных площадок с отверстиями такого диаметра приведены на рис. 135 (сетка соответствует шагу 2,5 мм на плате).

Между контактными площадками отверстий с межцентровым расстоянием 2,5 мм провести проводник практически

нельзя. Однако это можно сделать, если у одного или обоих отверстий такая площадка отсутствует (например, у неиспользуемых выводов микросхемы или у выводов любых деталей, припаиваемых на другой стороне платы). Такой вариант показан на рис. 135 посредине вверху.

Вполне возможна прокладка проводника между контактной площадкой, центр которой лежит в 2,5 мм от края платы, и этим краем (рис. 135 справа).

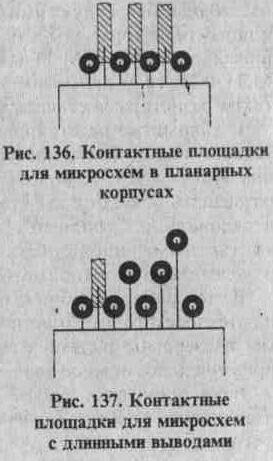

При использовании микросхем, у которых выводы расположены в плоскости корпуса (серии 133, К134 и др.), их можно смонтировать, предусмотрев для этого соответствующие фольговые контактные площадки с шагом 1,25 мм, однако это заметно затрудняет и разводку, и изготовление платы. Гораздо целесообразнее чередовать подпайку выводов микросхемы к прямоугольным площадкам со стороны деталей и к круглым площадкам через отверстия -на противоположной стороне (рис. 136;

ширина выводов микросхемы показана не в масштабе). Плата здесь - двусторонняя.

Подобные микросхемы, имеющие длинные выводы (например, серии 100), можно монтировать так же, как пластмассовые, изгибая выводы и про-

пуская их в отверстия платы. Контактные площадки в этом случае располагают в шахматном порядке (рис. 137).

При разработке двусторонней платы надо постараться, чтобы на стороне деталей осталось возможно меньшее число соединений. Это облегчит исправление возможных ошибок, налаживание устройства и, если необходимо, его модернизацию. Под корпусами микросхем проводят лишь общий провод и провод питания, но подключать их нужно только к выводам питания микросхем. Проводники к входам микросхем, подключаемым к цепи питания или общему проводу, прокладывают на стороне проводников, причем так, чтобы их можно было легко перерезать при налаживании или усовершенствовании устройства.

Если же устройство настолько сложно, что на стороне деталей приходится прокладывать и проводники сигнальных цепей, позаботьтесь о том, чтобы любой из них был доступен для подключения к нему и перерезания.

При разработке радиолюбительских двусторонних печатных плат нужно стремиться обойтись без специальных перемычек между сторонами платы, используя для этого контактные площадки соответствующих выводов монтируемых деталей; выводы в этих случаях пропаивают с обеих сторон платы. На сложных платах иногда удобно некоторые детали подпаивать непосредственно к печатным проводникам.

При использовании сплошного слоя фольги платы в роли общего провода отверстия под выводы, не подключаемые к этому проводу, следует раззенковать со стороны деталей.

Обычно узел, собранный на печатной плате, подключают к другим узлам устройства гибкими проводниками. Чтобы не испортить печатные проводники при многократных перепайках, желательно предусмотреть на плате в точках соединений контактные стойки (удобно использовать штыревые контакты диаметром 1 и 1,5 мм от разъемов 2РМ). Стойки вставляют в отверстия просверленные точно по диаметру и пропаивают. На двусторонней печатной плате контактные площадки для распайки каждой стойки должны быть на обеих сторонах.

Предварительную разводку проводников удобно выполнять мягким карандашом на листе гладкой бумаги. Сторону печатных проводников рисуют сплошными линиями, обратную сторону -штриховыми.

По окончании разводки и корректировки чертежа под него кладут копировальную бумагу красящим слоем вверх и красной или зеленой шариковой ручкой обводят контуры платы, а также проводники и отверстия, относящиеся к стороне деталей. В результате на обратной стороне листа получится рисунок проводников для стороны деталей.

Далее следует вырезать из фольгированного материала заготовку соответствующих размеров и разметить ее с помощью штангенциркуля сеткой с шагом 2,5 мм. Кстати, размеры платы удобно выбрать кратными 2,5 мм - в этом случае размечать ее можно с четырех сторон. Если плата должна иметь какие-либо вырезы, их делают после разметки. Двустороннюю плату размечают со стороны, где проводников больше.

После этого фломастером размечают "по клеточкам" центры всех отверстий, накалывают их шилом и сверлят все отверстия сверлом диаметром 0,8 мм.

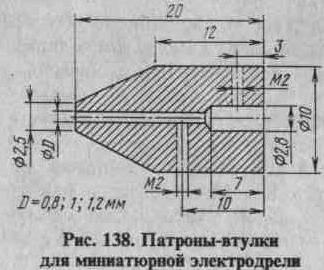

Для сверления плат удобно пользоваться самодельной миниатюрной электродрелью. Ее изготавливают на основе небольшого электродвигателя, лучше низковольтного. На его валу укрепляют сменные латунные патроны-втулки (рис. 138) на разные диаметры D сверла (например, 0,8, 1, 1,2 мм).

Обычные стальные сверла при обработке стеклотекстолита до-

вольно быстро тупятся; затачивают их небольшим мелкозернистым бруском, не вынимая сверла из патрона.

После сверления платы заусенцы с краев отверстий снимают сверлом большего диаметра или мелкозернистым бруском. Плату обезжиривают, протерев салфеткой, смоченной спиртом или ацетоном, после чего, ориентируясь на положение отверстий, переносят на нее нитрокраской рисунок печатных проводников в соответствии с чертежом.

Для этого обычно используют стеклянный рейсфедер, но лучше изготовить простой самодельный чертежный инструмент. К концу обломанного ученического пера припаять укороченную до 10... 15 мм инъекционную иглу диаметром 0,8 мм. Рабочую часть иглы надо зашлифовать на мелкозернистой наждачной бумаге.

В воронку инструмента каплями заливают нитрокраску и, осторожно взяв ее в губы, слегка дуют для того, чтобы краска прошла через канал иглы. После этого надо лишь следить за тем, чтобы воронка была наполнена краской не менее чем наполовину.

Необходимую густоту краски определяют опытным путем по качеству проводимых линий. При необходимости ее разбавляют ацетоном или растворителем 647. Если же надо сделать краску более густой, ее оставляют на некоторое время в открытой посуде.

В первую очередь рисуют контактные площадки, а затем проводят соединения между ними, начиная с тех участков, где проводники расположены тесно. После того, как рисунок в основном готов, следует по возможности расширить проводники общего провода и питания, что уменьшит их сопротивление и индуктивность, а значит, повысит стабильность работы устройства. Целесообразно также увеличить контактные площадки, особенно те, к которым будут припаяны стойки и крупногабаритные детали. Для защиты больших поверхностей фольги от травильного раствора их заклеивают любой липкой пленкой.

В случае ошибки при нанесении рисунка не торопитесь сразу же исправлять ее - лучше поверх неверно нанесенного проводника проложить правильный, а лишнюю краску удалить при окончательном исправлении рисунка (его проводят, пока краска не засохла). Острым скальпелем или бритвой прорезают удаляемый участок по границам, после чего его выскребают.

Специально сушить нитрокраску после нанесения рисунка не нужно. Пока вы исправляете плату, отмываете инструмент, краска просохнет. Для очистки канала иглы от краски удобно использовать отрезок тонкой стальной проволоки, который можно хранить в той же игле.

Травят плату обычно в растворе хлорного железа. Нормальной концентрацией раствора можно считать 20... 50%. Автор разводит 500 г порошка хлорного железа в горячей кипяченой воде до получения общего объема раствора, равного 1 л. Раствор хранят в обычной литровой стеклянной банке, а перед травлением подогревают до 45...60C, поставив банку в горячую воду.

Платы размерами до 130 х 65 мм удобно травить в этой же банке, подвесив их на медном обмоточном проводе диаметром 0,5...0,6 мм. Платы больших размеров травят в литровом полиэтиленовом пакете из под сока или фотографической кювете, для чего в угловые крепежные отверстия платы вставляют обломки спичек, обеспечивающие зазор 5...10 мм между платой и дном кюветы. Продолжительность травления - 10...60 мин, она зависит от температуры, концентрации раствора, толщины медной фольги. Для интенсификации процесса раствор перемешивают, покачивая банку или кювету. Поскольку раствор быстро остывает, банку или кювету лучше поставить в другой сосуд больших габаритов с горячей водой, ее периодически подогревают или заменяют воду. Травление проводят под вытяжкой или в хорошо проветриваемом помещении.

Раствор можно использовать многократно в течение нескольких лет. Существуют способы регенерации отработавшего раствора.

Протравленную плату тщательно отмывают от следов хлорного железа под струёй горячей воды, одновременно очищая каким-либо скребком от рисунка, сделанного нитрокраской.

Промытую плату просушивают, рассверливают и при необходимости раззенковывают отверстия, в том числе и не имеющие контактной площадки, зачищают мелкозернистой наждачной бумагой, протирают салфеткой, смоченной спиртом или ацетоном, а затем покрывают канифольным лаком (раствор канифоли в спирте).

Некоторые радиолюбители рекомендуют лудить все проводники платы. По мнению автора, такие платы выглядят весьма кустарно, кроме того, при лужении возможно замыкание соседних проводников перемычками из припоя.

Перед монтажом радиоэлементов на плату потемневшие выводы следует зачищать до блеска, лудить их не обязательно. В качестве флюса лучше пользоваться канифольным лаком, а не твердой канифолью. Микросхемы следует подпаивать за кончики выводов, вставляя их в монтажные отверстия не до упора, а лишь до выхода выводов со стороны пайки на 0,5...0,8 мм, - это облегчит их демонтаж в случае ремонта и уменьшит вероятность замыканий в двусторонних платах. Под радиоэлементы в металлических корпусах при монтаже на двустороннюю плату следует подложить бумажные прокладки и приклеить их к плате тем же канифольным лаком.

При монтаже полевых транзисторов с изолированным затвором и микросхем структуры МОП и КМОП для исключения случайного пробоя их статическим электричеством нужно уравнять потенциалы монтируемой платы, паяльника и тела монтажника. Для этого на ручку паяльника достаточно намотать бандаж из нескольких витков неизолированного провода (или укрепить металлическое кольцо) и соединить его через резистор сопротивлением 100...200 кОм с металлическими частями паяльника. Конечно, обмотка паяльника не должна иметь контакта с его жалом. Во время монтажа следует касаться свободной рукой проводников питания на монтируемой плате. Если микросхема хранится в металлической коробке или ее выводы защищены фольгой, прежде чем взять микросхему, нужно дотронуться до коробки или фольги и "снять" статическое электричество.

Смонтированную плату желательно отмыть спиртом, пользуясь небольшой жесткой кистью, а затем покрыть канифольным лаком -такое покрытие, как ни странно, весьма влагостойко и сохранит "паяемость" платы долгие годы, что удобно при ремонте и доработке устройства.

В заключение остается напомнить, что в журнале "Радио", 1996 г., 5, с. 59, 60 приведен указатель статей по радиолюбительской технологии и, в частности, по разработке и изготовлению печатных плат, различных приспособлений для монтажа, облегчающих труд радиолюбителя.
