4.8 Устройство для автоматической зарядки и разрядки автомобильных аккумуляторов

В процессе длительного (несколько месяцев) хранения автомобильных аккумуляторных батарей происходит их саморазряд, в связи с чем рекомендуется не реже одного раза в месяц производить подзарядку аккумуляторов. Однако обычная подзарядка не в состоянии предотвратить сульфатацию пластин, приводящую к уменьшению емкости аккумулятора и снижению срока его службы. Для того чтобы исключить эти нежелательные явления, рекомендуется время от времени производить тренировку аккумулятора:

разрядку его током, в амперах численно равным 1/20 номинальной емкости, выраженной в ампер-часах, до напряжения 10,5 В, и последующую зарядку до напряжения 14,2...14,5 В. Такой зарядно-разрядный цикл можно повторять неоднократно, если батарея сильно засульфатирована или длительное время находилась в полуразряженном состоянии.

Описываемое ниже зарядно-разрядное устройство предназначено для работы совместно с зарядным устройством, обеспечивающим необходимый зарядный ток. Устройство позволяет:

производить разрядку аккумулятора до напряжения 10,5 В;

автоматически начинать зарядку по окончании разрядки;

вести зарядку асимметричным током при соотношении зарядной и разрядной составляющих равном 10;

прекратить зарядку аккумулятора при достижении напряжением на зажимах аккумулятора значения 14,2...14,5 В, что соответствует сообщению аккумулятору его полной номинальной емкости;

контроль напряжения происходит в момент, когда зарядный ток через аккумулятор не протекает;

прекратить разрядку аккумулятора при пропадании сетевого напряжения;

производить циклы разрядки-зарядки однократно или многократно.

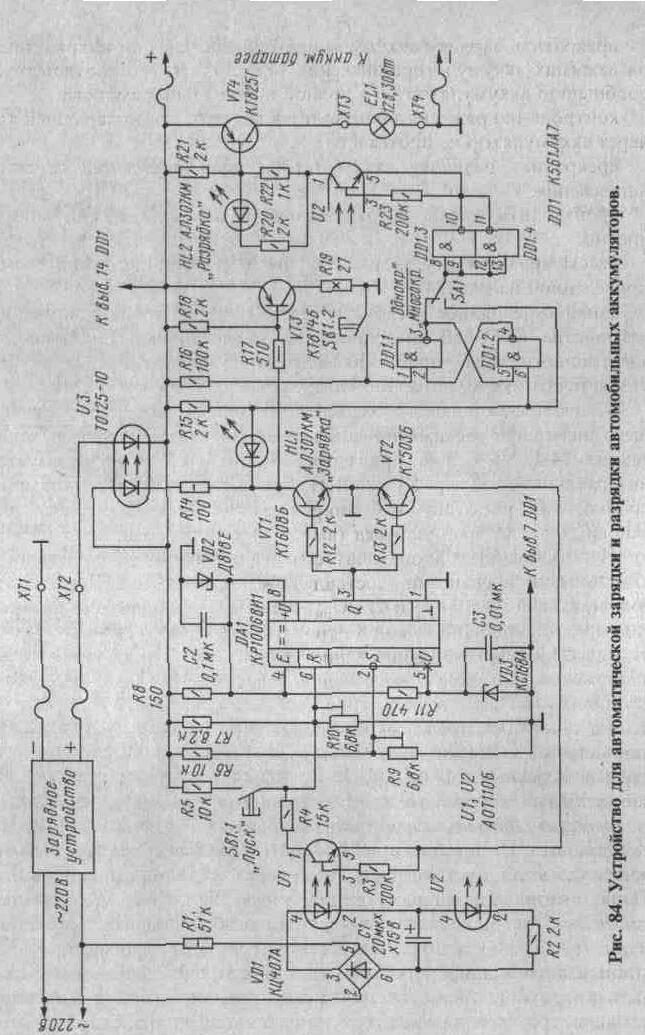

Рассмотрим работу устройства по его принципиальной схеме, приведенной на рис. 84.

Зарядно-разрядное устройство состоит из собственно зарядного устройства (ЗУ), обозначенного на схеме прямоугольником, и электронного узла управления. Питание узла управления осуществляется от аккумуляторной батареи.

В качестве порогового элемента (компаратора), вырабатывающего сигнал при достижении напряжением на аккумуляторе значения свыше 14,2...14,5 В и при снижении до 10,5 В, используется интегральный таймер КР1006ВИ1 (микросхема DA1). Напомним кратко, как работает эта микросхема. Таймер содержит два основных входа: вход запуска (вывод 2) и пороговый вход (вывод 6). На этих входах происходит сравнение внешних напряжений с эталонными значениями, составляющими для указанных входов соответственно 1/3 Uпит и 2/3 Uпит, где Uпит - напряжение питания таймера, поданное на вывод 8 относительно общего вывода 1. Если на выводе 6 действует напряжение меньше 2/3 Uпит; то уменьшение напряжения на выводе 2 до значения, меньшего 1/3 Uпит приведет к установке таймера в состояние, когда на выходе Q (вывод 3) действует напряжение высокого уровня. При последующем повышении напряжений на входах соответственно больше 1/3 Uпит и 2/3 Uпит таймер переключится в другое устойчивое состояние, которому соответствует напряжение низкого уровня на выходе таймера.

Вывод 5 таймера служит для контроля значения образцового напряжения, а также для возможного изменения его значения с помощью внешних элементов. В данном случае образцовое напряжение стабилизировано стабилитроном VD3. Это сделано для повышения устойчивости работы компаратора при отслеживании медленно изменяющихся напряжений. Этой же цели служит и стабилизация напряжения питания таймера параметрическим стабилизатором VD2R8. Нижний и верхний пороги срабатывания компаратора можно изменять подстроечными резисторами R10 и R9.

Допустим, что аккумуляторная батарея и ЗУ подключены к устройству и в сети присутствует напряжение 220 В. Напряжение не слишком сильно разряженного 12-вольтового аккумулятора обычно составляет 12...12,6 В. При этом интегральный таймер установится в состояние, соответствующее напряжению высокого уровня на его выходе, и транзистор VT1 будет открыт. Будет светиться светодиод HL1, индицирующий режим заряда. Однако, как правило, степень разряженности подключенного аккумулятора неизвестна, и перед началом зарядки его следует разрядить до напряжения 10,5 В. Для включения режима разрядки кратковременно нажимают кнопку SB1 "Пуск". При этом через контакты SB1.1 на вывод 6 таймера подается напряжение, переключающее его в противоположное состояние, и светодиод HL1 гаснет. Одновременно контакты SB1.2 подают на RS-триггер DD1.1DD1.2 сигнал, устанавливающий его в состояние напряжения высокого уровня на выходе логического элемента DD 1.1

При показанном на схеме положении контактов переключателя SA1 на выходах логических элементов DD1.3, DD1.4, включенных инверторами, действует напряжение низкого уровня. Если транзистор оптопары U2 открыт, то через базу транзистора VT4, резистор R22, транзистор оптопары и выходы логических элементов DD1.3 и DD1.4 протекает ток, достаточный для насыщения составного транзистора VT4. При этом через лампу накаливания EL1, подключенную к зажимам ХТЗ, ХТ4, начинает протекать разрядный ток аккумулятора. Разрядный ток в данном случае составит около 2,5 А, что соответствует режиму 20-часового разряда аккумулятора 6СТ55. При разрядке аккумулятора иной емкости следует применять лампу EL1 другой мощности, выбранной с учетом указанных выше соображений.

В устройстве предусмотрено отключение цепи разрядки при пропадании сетевого напряжения. Для этой цели используется транзисторная оптопара U2. Напряжение сети через резистор R1 подается на диодный мост VD1, выпрямляется им и подается на последовательно соединенные светодиоды оптопар U1 и U2. Конденсатор С1 и резистор R2 образуют фильтр, который сглаживает пульсации тока, протекающего через светодиод оптопары U2. Пока в сети имеется напряжение, через светодиод оптопары U2 протекает ток, фототранзистор открыт и выходной ток логических элементов DD1.3 и DD1.4 протекает через базу транзистора VT4. открывая последний. Идет разрядка аккумулятора на лампу EL1. При пропадании сетевого напряжения фототранзистор оптопары закрывается, это приводит к закрыванию транзистора VT4 и прекращению разрядки аккумулятора.

По мере разрядки аккумулятора напряжение на его зажимах уменьшается. Когда оно достигнет 10,5 В, интегральный таймер DA1 переключится в противоположное предыдущему состояние, которому соответствует напряжение высокого уровня на выходе Q. При этом откроются транзисторы VT1 и VT2. Открывание транзистора VT1 вызовет подачу напряжения на светодиод оптопары U3. зажигание светодиода HL1 "Зарядка", переключение RS-триггера DD1.1DD1.2, а также открывание транзистора VT3. Переключение RS-триггера приведет к появлению напряжения высокого уровня на выходах логических элементов DD1.3, DD1.4. Светодиод HL2 погаснет, транзистор VT4 закроется и разрядка аккумулятора прекратится. Одновременно через открывшийся фототиристор оптопары U3 напряжение с выхода зарядного устройства ЗУ будет подано на выводы аккумуляторной батареи, и начнется ее зарядка.

Ток зарядки устанавливают в соответствии с инструкцией по эксплуатации аккумуляторной батареи, т.е. равным 1/10 или 1/20 емкости батареи. Если зарядка идет без контроля оператора, следует обеспечить ограничение колебаний зарядного тока при возможных колебаниях сетевого напряжения. Самый простой способ стабилизации тока - включение двух-трех параллельно соединенных автомобильных ламп мощностью 40... 50 Вт в разрыв одного из выходных проводов зарядного устройства. Такой же эффект может быть достигнут включением лампы напряжением 220 В и мощностью 200...300 Вт в разрыв одного из входных (сетевых) проводов ЗУ. Сопротивление вольфрамовой нити ламп накаливания возрастает с увеличением температуры, т.е. лампа обладает свойствами стабилизатора тока.

Зарядный ток содержит дозированную разрядную составляющую, что благотворно сказывается на протекании электрохимических процессов в батарее. Разрядная составляющая тока протекает через резистор R 19 и транзистор VT3 и равна примерно 0,5 А.

В процессе зарядки напряжение на полюсных выводах аккумулятора плавно увеличивается. Известно, что напряжение полностью заряженной батареи составляет 14,2...14,5 В. Измерение этого напряжения следует производить в отсутствие зарядного тока, поскольку импульсы зарядного тока в зависимости от степени разряженности аккумуляторной батареи увеличивают мгновенное значение напряжения на ее зажимах на 1...3- В по сравнению с режимом, когда ток зарядки не протекает. Для обеспечения такого режима измерения в устройстве использованы элементы U1, R4, VT2. В режиме зарядки транзистор VT2 открыт. На рис. 85 показаны эпюры напряжений и токов, поясняющие работу оптопар U1 и U2.Напряжение сети (эпюра 1) выпрямляется диодным мостом

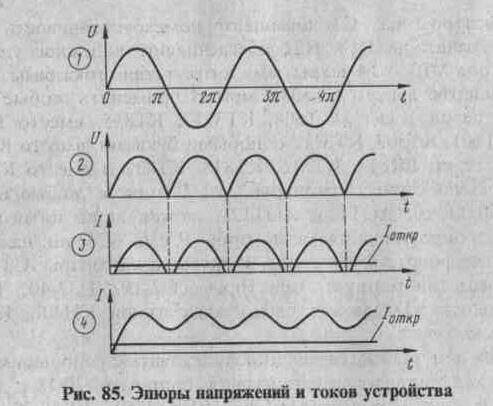

(эпюра 2) и подается на светодиоды оптронов U1 и U2. Фототранзистор оптрона U1 открывается в моменты, когда ток через светодиод этого оптрона (эпюра 3) превышает ток открывания фототранзистора. При этом резистор R4 шунтирует подстроенный резистор R9, и верхний порог срабатывания интегрального таймера DA1 значительно увеличивается. Фототранзистор открыт большую часть периода сетевого напряжения, и лишь в моменты перехода сетевого напряжения через нуль фототранзистор закрывается, и порог срабатывания таймера уменьшается до 14,2...14,5 В. Именно в это время через аккумулятор не протекает ток зарядки. Такое измерение производится в каждом полупериоде, т.е. 100 раз в секунду. Длительность измерения составляет 1...3 мс. Как только напряжение на аккумуляторе достигнет в отсутствие тока зарядки 14,2...14,5 В, таймер DA1 переключится в противоположное состояние, и зарядка прекратится. Однако разрядка не начнется, поскольку RS-триггер не изменит своего состояния. Закончился один цикл работы устройства. В таком состоянии устройство может находиться несколько суток, поскольку потребляемый им от аккумулятора ток достаточно мал (20...30 мА) и не может вызвать его существенной разрядки.

Если необходима многократная тренировка батареи разрядно-зарядными циклами, контакты переключателя SA1 переводят в нижнее по схеме положение. В этом случае RS-триггер не будет задействован, и режимы зарядки и разрядки будут чередоваться до тех пор, пока не будет выключено сетевое напряжение либо не будет отключен заряжаемый аккумулятор. Конденсаторы С2, СЗ повышают помехоустойчивость работы таймера. Резисторы R 18, R21 обеспечивают надежное удержание транзисторов VT3, VT4 закрытыми в отсутствие тока базы.

В устройстве вместо КТ608Б можно применять любые транзисторы из серий КТ603, КТ608, КТ3117, КТ815; вместо КТ503Б-КТ315, КТ501, КТ503, КТ3117 с любыми буквами; вместо КТ814Б -любой из серий КТ814, КТ816, КТ818, КТ837 и вместо КТ825Г -любой из этой серии. Оптопары U1,U2 годятся любые из серий АОТ101, АОТ110, АОТ123, АОТ128, может лишь потребоваться уточнение сопротивления резисторов R3 и R23 по надежному открыванию фототранзисторов. В качестве оптопары U3 можно использовать оптронные тиристоры Т02-10, Т02-40, ТСО-10. Диодный мост VD1 может быть также типов КЦ402, КЦ405 с буквами А-В.

Стабилитрон VD2 желательно использовать с небольшим температурным коэффициентом напряжения, например, Д818 с другими буквами. Оксидный конденсатор С1 - К50-16, К50-35, К50-29; С2, СЗ -КМ-бб, К10-23, К73-17. Подстроечные резисторы R9, RIO - любые многооборотные, например, СП5-2. Резистор R19 - типа ПЭВ мощностью 10 или 15 Вт. Остальные - МЛТ, ОМЛТ, С2-23. Кнопка SB1, переключатель SA1 - любого типа, например, КМ2-1 и МТ1.

Зарядное устройство ЗУ, являющееся источником зарядного тока, обязательно должно иметь на выходе пульсирующее напряжение -это необходимо для нормальной работы узла на оптопаре U1.

Большая часть элементов устройства установлена на печатной плате. Оптопара U3 и транзистор VT4 установлены на радиаторах с поверхностью охлаждения 100... 150 см^2. Плата установлена в любом корпусе подходящих размеров (например, 260 х 100 х 70 мм). Соединения, по которым протекает ток зарядки и разрядки, должны быть выполнены проводами сечением не менее 2 мм^2. Провода, соединяющие устройство с аккумуляторной батареей, желательно выбрать гибкими.

Для налаживания устройства потребуются источник постоянного напряжения, регулируемого в пределах 9...15 В и током не менее 0,6 А, и вольтметр.

Зарядное устройство и лампу EL1 временно отключают от устройства, а вместо аккумулятора подключают источник постоянного напряжения. Установив по вольтметру напряжение 10,5 В, подстроечным резистором R 10 устанавливают нижний порог срабатывания компаратора, а затем, установив напряжение 14,2...14,5 В, подстроечным резистором R9 устанавливают верхний порог. О срабатывании компараторов таймера судят по зажиганию светодиодов HL1 и HL2.

Если имеется осциллограф, его вход подключают параллельно резистору R9, и при подключенном аккумуляторе и при поданном напряжении сети наблюдают кратковременное периодическое увеличение напряжения на выводе 6 микросхемы DA1, соответствующее моменту прохождения сетевого напряжения через нуль. При отсутствии осциллографа можно обойтись вольтметром, который также подключают к резистору R9. На нем замеряют напряжение, когда сетевое напряжение подано на мост VD1 через резистор R1, а затем напряжение сети отключают. Напряжение на резисторе R9 должно несколько увеличиться. В противном случае следует проверить исправность оптопары U1.

На этом настройку можно считать законченной.
