4.6 Тринисторные регуляторы мощности

Предположим, у вас есть электроплитка, а мощность ее не регулируется. Вот и горит спираль в полный накал тогда, когда

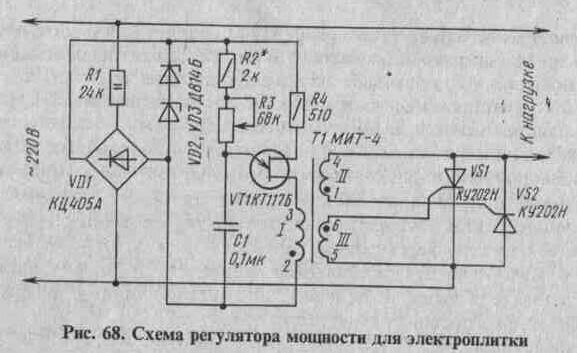

достаточно и четверти номинальной мощности, бессмысленно расходуя драгоценные киловатт-часы. Выход есть - сделать к электроплитке регулятор мощности. Схема первого варианта регулятора представлена на рис. 68. Он позволяет регулировать мощность в нагрузке, рассчитанной на включение в сеть напряжением 220 В, от 5...10 до 97...99% номинальной мощности. Коэффициент полезного действия регулятора не менее 98%.

Регулирующие элементы устройства - тринисторы VS1 и VS2 -включены последовательно с нагрузкой. Изменение мощности, потребляемой нагрузкой, достигается изменением угла открывания тринисторов.

Узел, обеспечивающий изменение угла открывания тринисторов, выполнен на однопереходном транзисторе VT1. Конденсатор С1, соединенный с эмиттером транзистора, заряжается через резисторы R2 и R3. Как только напряжение на обкладках конденсатора достигнет определенного значения, однопереходный транзистор откроется, через обмотку I трансформатора Т1 пройдет короткий импульс тока. Импульсы с обмотки II или III трансформатора откроют тринистор VS1 или VS2 - в зависимости от фазы сетевого напряжения, и с этого момента до конца полупериода через нагрузку будет протекать ток. Изменяя сопротивление резистора R3, можно регулировать скорость зарядки конденсатора С1 и, следовательно, угол открывания тринисторов и среднюю мощность в нагрузке.

Узел регулирования угла открывания тринисторов питается от двухполупериодного выпрямителя, выполненного по мостовой схеме (VD1). Напряжение на однопереходном транзисторе ограничено стабилитронами VD2, VD3. Конденсатор фильтра здесь отсутствует - в нем нет необходимости.

Однопереходный транзистор КТ117 можно применять с буквами А и Б. Можно использовать также аналог однопереходного транзистора, выполненный на двух биполярных транзисторах разной структуры (см. рис. 50). Мостовой выпрямитель VD1 может быть типов КЦ402, КЦ405 с любыми буквами. Можно также применить четыре диода типов Д226, Д310, Д311, Д7 с любыми буквами, включив их по схеме выпрямительного моста. При замене тринисторов VS1, VS2 на другие типы следует помнить, что они должны быть рассчитаны на подачу как прямого, так и обратного напряжения не менее 400 В. Трансформатор Т1 - типа МИТ-4 или МИТ-10. Самодельный трансформатор можно выполнить на ферритовом кольцевом магнитопроводе М2000НМ, типоразмер К20х10хб. Все обмотки выполнены проводом ПЭВ-1 0,31 и содержат по 40 витков. Намотка ведется одновременно в три провода, причем витки равномерно распределяются по телу кольца магнитопровода. Одноименные выводы обмоток на схеме обозначены точками.

Тринисторы VS1 и VS2 устанавливают на радиаторы с поверхностью охлаждения не менее 200 см^2 каждый. При этом максимальная мощность нагрузки может составлять 2 кВт.

Настройка регулятора мощности заключается в подборе сопротивления резистора R2 по максимальной мощности в нагрузке. Резистор R3 при этом временно замыкают проволочной перемычкой. Момент отдачи в нагрузку максимальной мощности лучше всего контролировать по осциллографу. В случае применения самодельного трансформатора Т1 следует подобрать нужную полярность подключения выводов обмоток, которая должна соответствовать обозначенной на схеме.

Регулятор мощности можно использовать также совместно с маломощными электропечами, лампами накаливания и другими активными нагрузками. Описанному тринисторному регулятору мощности присущи недостатки. Во-первых, с изменением температуры в корпусе регулятора (а она будет в процессе работы увеличиваться из-за нагрева тиристоров) будет изменяться емкость конденсатора С1. Это приведет к изменению угла открывания тринисторов, а также к изменению мощности в нагрузке. Чтобы в какой-то степени устранить этот недостаток, необходимо применять конденсатор С1 с небольшими значениями ТКЕ (температурного коэффициента емкости), например К73-17, К73-24.

Во-вторых, тринисторный стабилизатор наводит высокий уровень помех в питающей сети. Эти помехи возникают в моменты скачкообразного включения тринистора. Коммутационные помехи не только распространяются через сеть, вызывая неустойчивую работу различных приборов (электронных часов, вычислительных машин и пр.), но и мешают нормальной работе некоторых устройств, гальванически не связанных с сетью (так, в радиоприемнике, находящемся недалеко от тринисторных регуляторов, слышен треск помех). Поэтому уменьшение коммутационных помех в тринисторных регуляторах мощности является важной задачей.:

Наиболее доступным способом снижения помех является такой способ регулирования, при котором переключение тринистора происходит в моменты перехода сетевого напряжения через нуль. При этом мощность в нагрузке можно регулировать числом полных полупериодов, в течение которых через нагрузку протекает ток. Недостатком такого способа регулирования по сравнению с традиционными являются большие колебания мгновенных значений мощности в нагрузке в течение периода регулирования, который значительно больше периода синусоидального напряжения и может достигать нескольких секунд. Однако для таких инерционных потребителей энергии, как электрическая печь, утюг, электроплитка, мощный электромотор, этот недостаток не является определяющим.

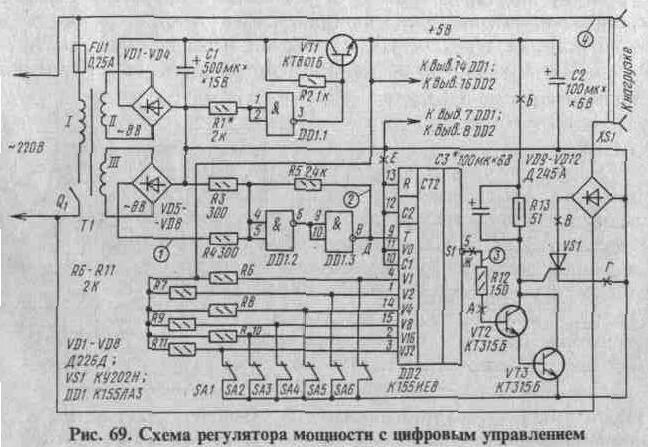

На рис. 69 представлена схема регулятора.

Работой тринисторного ключа VS1, подающего питание к нагрузке, управляет счетчик К155ИЕ8 (DD2), представляющий собой делитель частоты с переменным коэффициентом деления. Подачей сигналов 1 или 0 на входы VI, V2, V4, V8, VI 6 и V32 счетчика формируют соответствующую импульсную последовательность на выходе S1. Полный период работы счетчика состоит из 64

импульсов. Если, например, на эти входы подать уровни 1, 0, 0, 1, 1, 0, для чего надо разомкнуть соответственно контакты выключателей SA6, SA3, SA2, то на выходе S1 счетчика сформируется 25 импульсов за цикл (1+8+16=25). Число импульсов определяет мощность, выделяемую в нагрузке регулятора. Требуемый режим работы счетчика обеспечен сигналами логического 0 на входах V0, R, C1 и С2.

Тактовые импульсы частотой 100 Гц, управляющие работой счетчика, формируют логические элементы DD1.2 и DD1.3 из пульсирующего напряжения, снимаемого с выхода выпрямительного моста VD5-VD8. Электронный ключ образован составным транзистором VT2VT3, тринистором VS1 и диодным мостом VD9-VD12. Когда на выходе S1 счетчика имеется уровень логического 0, составной транзистор закрыт, тринистор в это время открыт током через резистор R 13, и через нагрузку, подключенную к соединителю XS1, протекает ток. Тринистор включен в диагональ выпрямительного моста VD9-VD12, поэтому через нагрузку протекает переменный ток.

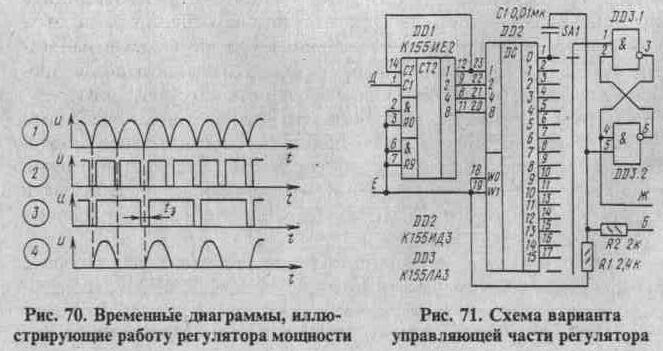

Временные диаграммы напряжения в различных точках регулятора мощности показаны на рис. 70.

Конденсатор СЗ необходим для обеспечения открывания тринистора VS1 точно в моменты перехода сетевого напряжения через нуль. Дело в том, что спад прямоугольных импульсов на выходе формирователя (диаграмма 2) не совпадает с моментом перехода сетевого напряжения через нуль (диаграмма 1).

Объясняется это тем, что напряжение переключения элементов DD1.2 DD1.3 больше нуля. Конденсатор СЗ обеспечивает задержку

включения тринистора на время tз и тем самым исключает преждевременное его включение.

Микросхемы и мощный ключ питает двухполупериодный выпрямитель на диодах VD1-VD4 со стабилизатором напряжения на транзисторе VT1. Функцию образцового стабилитрона выполняет логический элемент DD1.1.

Микросхему К155ЛАЗ можно заменить на К158ЛАЗ, КР531ЛАЗ, К555ЛАЗ; транзистор КТ801Б - на КТ603, КТ604, КТ807, КТ815 с любым буквенным индексом; транзисторы КТ315Б - на любые из серий КТ312, КТ315, КТ503. Диоды VD1-VD4 - любые на выпрямленный ток не менее 100 мА; VD5-VD8 - любые из серий Д9. Д220, Д223, Д226, Д311. Мощные диоды Д245А можно заменить на Д245, Д246, Д247, Д248 с любыми буквенными индексами. Оксидные конденсаторы - К50-6, К50-3, К50-12, резисторы - МЛТ, выключатели Ql, SA1-SA6 - тумблеры ТВ2-1, Т1, ТП1-2, П1Т, МТ и др.

Сетевой трансформатор Т1 выполнен на магнитопроводе ШЛ20х20. Обмотка I содержит 2000 витков провода ПЭВ-2 0,11, обмотка II - 75 витков провода ПЭВ-2 0,25, обмотка III - 75 витков ПЭВ-2 0,15. Тринистор VS1 устанавливают на теплоотводе с эффективной площадью охлаждения не менее 200 см^2, диоды VD9-VD12 - на отдельных теплоотводах с поверхностью не менее 50 см^2 каждый, транзистор VT1 - на теплоотводе с поверхностью 10...20 см^2.

При налаживании сначала, отключив временно микросхему DD2, подборкой резистора R1 устанавливают на выходе стабилизатора напряжение, равное 5 В. Затем к соединителю XS1 подключают нагрузку и с помощью осциллографа проверяют форму напряжения в различных точках регулятора (она должна соответствовать рис. 70) и подбирают конденсатор СЗ такой емкости, чтобы обеспечить требуемое время задержки. При отсутствии осциллографа этот конденсатор подбирают по минимальному уровню помех в малогабаритном радиовещательном приемнике, размещенном возле проводов цепи нагрузки. Максимальная мощность нагрузки 2 кВт.

В данном устройстве мощность регулируют выключателями SA1-SA6. Если же вместо них установить бесконтактные ключи, например транзисторные, тогда для управления мощностью можно применять цифровые сигналы ЭВМ. Это позволяет использовать регулятор в различных системах автоматического управления технологическими процессами.

Схема возможного варианта управляющей части регулятора с использованием двоично-десятичного счетчика К155ИЕ2 и дешифратора-демультиплексора К155ИДЗ представлена на рис. 71. Работает этот узел следующим образом. При подаче импульсов частотой

100 Гц на вход С1 счетчика DD1 на выходах дешифратора DD2 последовательно появляется сигнал логического 0. При таком же сигнале на выходе 0 дешифратора RS-триггер, собранный на логических элементах DD3.1, DD3.2, установится в состояние, соответствующее прохождению тока через нагрузку. Через несколько полупериодов сигнал логического 0 появится на одном из выходов дешифратора. Этот сигнал через подвижный контакт галетного переключателя SA1 будет подан на второй вход RS-триггера (вывод 1 элемента DD3.1), переключит его в другое состояние, отчего ток через нагрузку прекратится.

Чем ниже (по схеме) находится подвижный контакт переключателя SA1, тем большая средняя мощность будет выделяться на нагрузке. При крайнем нижнем положении подвижного контакта переключателя RS-триггер переключаться не будет, и нагрузка окажется включенной постоянно. При крайнем верхнем положении этого контакта триггер также не переключится, но в этом случае его состояние будет противоположным предыдущему, и нагрузка окажется выключенной. Таким образом, мощность в нагрузке можно регулировать ступенчато через 10% ее максимального значения.

Счетчик К155ИЕ2 можно заменить на К155ИЕ5, тогда период работы регулятора будет состоять не из 10, а из 16 тактовых импульсов, что позволит регулировать мощность более плавно. При этом не обязательно использовать переключатель SA1 на 17 положений - в области максимальных значений мощности можно использовать не все выходы дешифратора, а, скажем, через один.

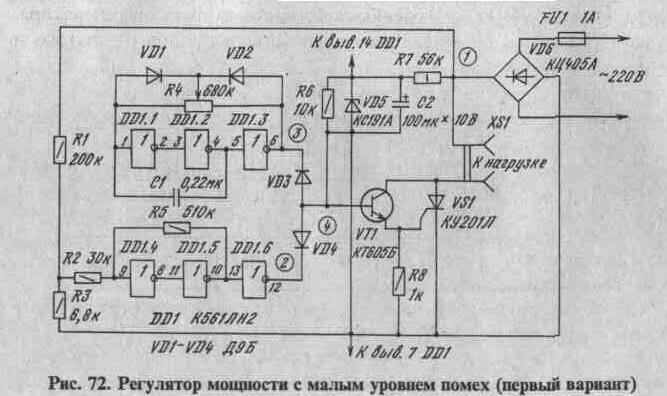

На рис. 72 представлена еще одна схема регулятора мощности с малым уровнем помех (первый вариант). Основные отличия от описанного выше регулятора состоят в следующем. Во-первых, регулирование мощности осуществляется с помощью переменного резистора. Во-вторых, регулирование мощности выполняется менее плавно, чем в предыдущем устройстве. В-третьих, данное устройство

проще.

Работает регулятор следующим образом. Импульсы выпрямленного напряжения сети с мостового выпрямителя VD6 через делитель R1R3 поступают на вход формирователя, выполненного на логических элементах-инверторах DD1.4, DD1.5 и резисторах R2, R5. Формирователь работает так же, как триггер Шмитта (см. рис. 52), поэтому на выходе элемента DD1.6 присутствуют прямоугольные импульсы частотой 100 Гц (рис. 73, эпюра 2). Импульсы формируются при приближении сетевого напряжения к нулю.

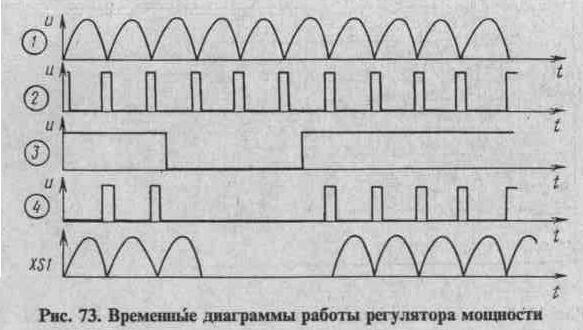

На логических элементах DD1.1-DD1.3 выполнен генератор прямоугольных импульсов частотой около 10 Гц. Скважность импульсов регулируется переменным резистором R4 (рис. 73, эпюра 3).

Импульсы формирователя и генератора суммируются через диоды VD3, VD4 на базе транзистора VT1. Транзистор VT1 открывается в том случае, когда на выходах логических элементов DD1.3 и DD1.6 имеется напряжение высокого уровня. Таким образом, транзистор VT1, а следовательно, и тринистор VS1 открыты в течение полупериодов сетевого напряжения, соответствующих наличию напряжения высокого уровня на выходе логического элемента DD1.3. Изменяя скважность импульсов генератора, можно управлять соотношением числа полупериодов открытого и

закрытого состояний тринистора VS1, т. е. средней мощностью в нагрузке (см. рис. 73).

Если частота генератора 10 Гц, то число ступеней (уровней) регулирования мощности составляет 100:10 = 10. Мощность в нагрузке пульсирует с частотой 10 Гц, поэтому лампу накаливания нельзя использовать в качестве нагрузки (пульсации яркости будут заметны глазу). Если, допустим, увеличить частоту генератора до 20 Гц, то число ступеней регулирования уменьшится до 5, но зато возрастет частота пульсации мощности в нагрузке.

Микросхемы питаются от параметрического стабилизатора R7VD5, пульсации сглаживаются конденсатором С2.

Микросхему К561ЛН2 можно заменить микросхемой К561ЛН1 или двумя микросхемами К561ЛА7, а также соответствующими аналогами из серии К176.

Максимальная мощность нагрузки составляет 200 Вт. Если ее необходимо увеличить, следует использовать тринистор VS1, выпрямительный мост VD6 и предохранитель FU1 на больший рабочий ток. Однако при этом на диодах моста будет выделяться значительная тепловая мощность. Целесообразнее было бы в качестве регулирующего элемента использовать симистор (тогда не понадобится силовой выпрямительный мост), однако для управления симистором придется кардинально переделать схему формирования управляющих импульсов и применить для питания трансформатор, что усложнит устройство. Поэтому было решено использовать тринистор, встречно-параллельно которому включен диод. Схема такого регулятора показана на рис. 74 (второй вариант). Тринистор VS1 должен быть типа КУ202Н.

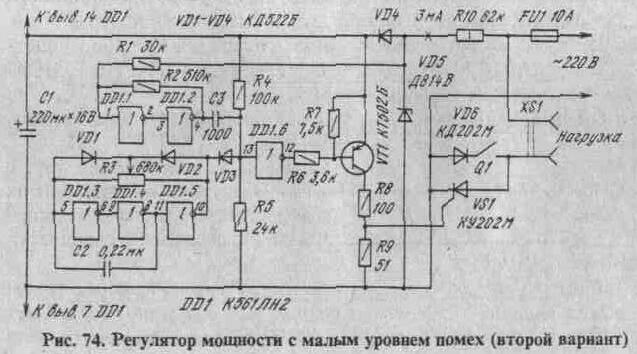

На логических элементах DD1.1, DD1.2 выполнен триггер Шмитта, а на логических элементах DD1.3-DD1.5 - генератор. Поскольку управление тринистором VS1 необходимо осуществлять не в каждом полупериоде, а в каждом втором полупериоде» когда к электродам тринистора приложено прямое напряжение, на вход триггера Шмитта (правый по схеме вывод резистора R1) поступают импульсы с частотой 50 Гц, на выходе триггера при этом имеется меандр. На элементах СЗ, R4, R5 выполнена дифференцирующая цепь, благодаря которой на вход элемента DD1.6 поступают короткие (15...20 мкс) импульсы, соответствующие началу каждого второго полупериода. Кроме того, на вход элемента DD1.6 через диод VD3 поступают импульсы с выхода генератора. На выходе элемента DD1.6 имеются короткие отрицательные импульсы, которые открывают транзистор VT1 и подают ток на управляющий

электрод тринистора.

Следует сказать, что в предыдущей схеме регулятора (рис. 72) не было необходимости применять дифференцирующую цепь на выходе триггера Шмитта, поскольку триггер формировал короткие импульсы при достижении сетевым напряжением нуля.

Источник питания микросхемы и цепи управления тринистором выполнен по однополупериодной схеме на элементах RIO, VD4, VD5. Благодаря большой скважности импульсов тока, протекающих через управляющий электрод тринистора (скважность равна 50...70), и наличию накопительного конденсатора С1 удалось обеспечить амплитуду импульсов тока через управляющий электрод около 100 мА при среднем токе через резистор R10 около 3 мА.

Выключатель Q1 позволяет выбирать пределы регулирования мощности в нагрузке: при разомкнутых контактах мощность регулируется от нуля до 50%, при замкнутых - от 50 до 100%.

Тринистор VS1 может быть также типа Т112-10. Диод VD6 -КД202 с буквами К, М, Р; Д232 (А, Б), Д233 (А, Б), Д246 (А, Б), Д247 (А, Б). Резистор R10 - МЛТ-1 или МЛТ-2.

Выключатель Q1 - тумблеры типов ТВ1, Т1-ТЗ. Остальные типы деталей - те же, что и в предыдущем варианте.

Тринистор VS1 и диод VD6 установлены на едином радиаторе с поверхностью охлаждения около 300 см^2. Электрическая изоляция их корпусов не требуется, поскольку у тринистора с корпусом соединен анод, а у диода - катод, которые в устройстве электрически

соединены.

Мощность нагрузки определяется допустимым прямым током тринистора и диода VD6 и для указанных на схеме типов составляет 2 кВт. Для увеличения мощности до 4 кВт следует применить диод

VD6 с прямым током 10 А, а также увеличить вдвое площадь радиатора, использовать предохранитель FU1 на ток 20 А.
