Микрофонным усилитель с коррекцией, совмещенный со схемой подавления шумов для радиостанций и переговорных устройств

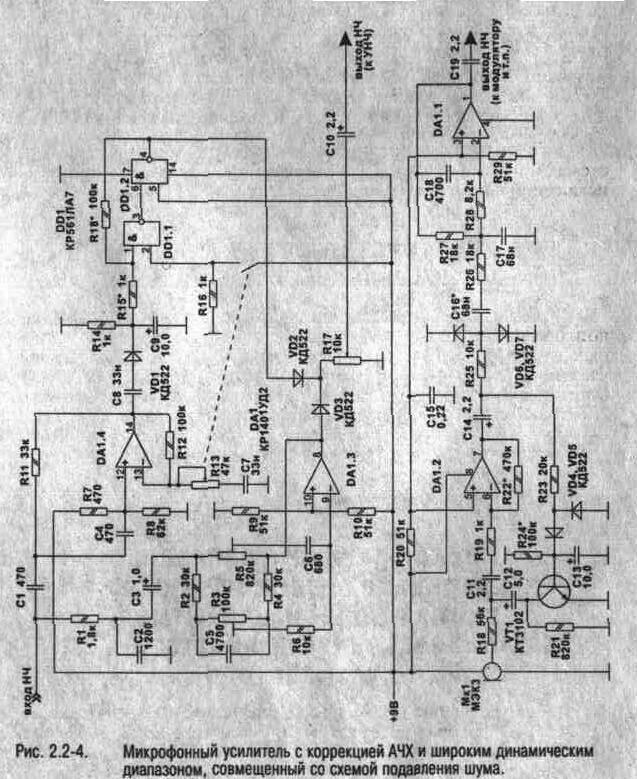

Схема на рис. 2.2-4 построена на основе микросхемы КР1401УД2, которая содержит в своем составе четыре идентичных ОУ. Первая часть схемы (элементы DA1.1. DA 1.2) выполняет

функцию микрофонного усилителя с последующей коррекцией АЧХ, динамическим изменением коэффициента усиления в зависимости от уровня сигнала и ограничением амплитуды выходного сигнала (что необходимо, например, для ограничения глубины модуляции в радиостанциях). Вторая часть схемы (DA1.3, DA1.4)

осуществляет подавление шумов в НЧ сигнале, что необходимо для предотвращения воспроизведения постоянного звукового фона в радиостанциях, переговорных устройствах и т.п.

Уровень срабатывания системы шумоподавления регулируется резистором R13, громкость выходного сигнала НЧ — резистором R 17. Подстроечники R3, R5 устанавливают в положение наилучшей слышимости полезного сигнала при наибольшем ослаблении шумов при отключенном ШП. Конденсатор С16 подбирают для обеспечения требуемой полосы пропускания микрофонного усилителя. Номинал резистора R24 зависит от конструкции звукоприемника и типа применяемого микрофона. Также можно сказать и про резистор R22, который регулирует коэффициент усиления каскада на ОУ DA1.2.

Рекомендуется применять данную схему в симплексных системах, так как в дуплексных будет трудно избежать перекрестных искажений и взаимовлияния между трактами.
